Easy Servo Motor de Passo Nema 42 Encoder + Driver

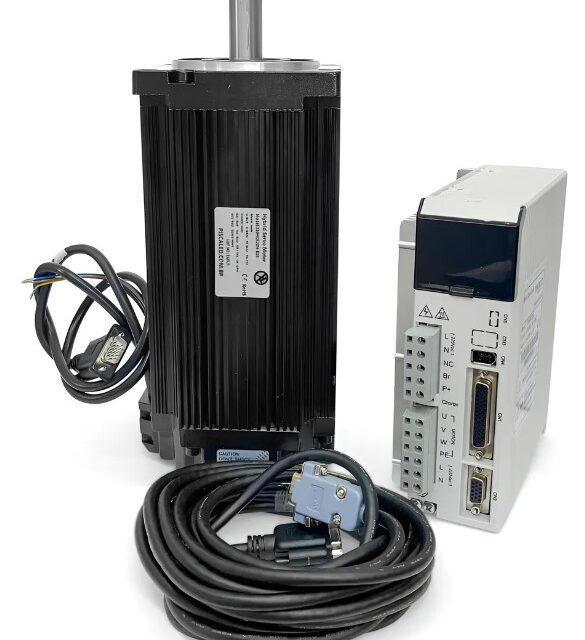

Easy Servo Nema 42 200 kgf.cm 110HCE20N-B39 + Cabo 5m + Driver 3HSS2206

O Kit Easy Servo Nema 42 é a solução ideal para elevar a performance de máquinas CNC, equipamentos de corte, gravação, impressão de grande formato e sistemas industriais de alta demanda. Composto por motor de passo Nema 42 de 20 N.m (200 kgf.cm), cabo de 5 metros e driver 3HSS2206, o sistema opera em malha fechada (closed loop), garantindo máxima precisão, confiabilidade e eliminando a perda de passos.

Este conjunto oferece alto torque, resposta dinâmica superior e suavidade de movimento, proporcionando estabilidade mesmo em aplicações exigentes, como fresadoras, tornos CNC, máquinas automáticas, equipamentos de montagem e outras aplicações de automação industrial.

Características do Motor Nema 42 200 kgf.cm 110HCE20N-B39:

• Modelo: 110HCE20N-B39

• Fases: 3

• Ângulo de passo: 1,2 grau por passo

• Tensão: 80–220 V

• Corrente por fase: 4,2 A

• Resistência por fase: 1,88 Ohm

• Indutância por fase: 18 mH

• Torque de retenção: 20 N.m (200 kgf.cm)

• Classe de isolamento: F

• Cabo de saída: YGZF 4×0,5 mm², fio de alta temperatura, cor preta

• Parafusos da tampa traseira: M4x22, cor preta

• Conexão entre tampa traseira e placa de pressão: M3x10, cor preta

• Isolamento do motor conforme padrão de classe F

• Fiação do rotor embalada com QZ-2/180 grau

• Uso de buchas de eixo para montagem

• Comprimento do fio descascado: 8–10 mm, aterramento bem feito

• Direção de rotação: horário quando instalado horizontalmente

• Comprimento do motor: 234 mm

• Diâmetro do eixo: 19 mm

Características do Driver 3HSS2260:

• Sistema de motor de passo em malha fechada (closed loop), sem perda de passos

• DSP de 32 bits e tecnologia de controle vetorial para maior precisão

• Maior torque de saída e velocidade de operação, com redução mínima de torque em altas rotações

• Ajuste automático de corrente conforme a carga, reduzindo aquecimento e aumentando a vida útil do motor

• Adequado para todos os tipos de cargas mecânicas, incluindo polias e rodas de baixa rigidez, sem necessidade de ajuste de ganho

• Funcionamento suave, baixa vibração e alto desempenho dinâmico em aceleração e desaceleração

• Operação estável em toda a faixa de velocidade, de zero até alta rotação

• Frequência de resposta de pulsos até 200 kHz

• Microsteps configuráveis de 200 até 65.535 pulsos/rev

• Saídas de alarme (ALM) e posição (PEND) para monitoramento externo

• Proteções contra sobrecorrente, sobretensão e erro de posição

Especificações Elétricas do Driver 3HSS2260:

• Tensão de operação: 220 VCA

• Corrente de pico: até 6,0 A (ajustada conforme a carga)

• Corrente lógica de entrada: 7–20 mA

• Frequência de operação: 0–200 kHz

• Motores suportados: 3 fases NEMA 34 e NEMA 42 (hybrid servo)

• Resolução do encoder: 1000 linhas

• Resistência de isolamento: >= 500 MOhm

• Peso aproximado: 1,5 Kg
